噂されるTSMCのA10量産勝利はデバイスパッケージングの進歩に関係している可能性がある

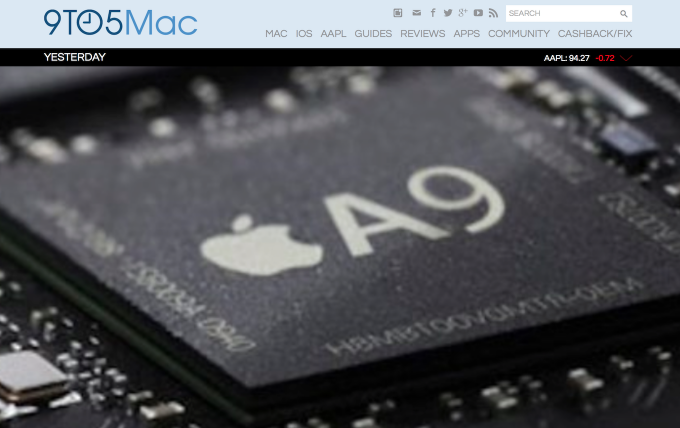

これは、iPhone 6s および iPhone 6s Plus に搭載されている A9 プロセッサの生産が Samsung と TSMC の間で分業されていることとは対照的です。 A8チップ生産で見られたように、単一サプライヤーとしてTSMCに戻るというAppleの決定は、サムスンのパッケージング製品には同等のものがない可能性があるTSMCが提供する高度なデバイスパッケージング技術によって動機付けられた可能性がある。
コマーシャル・タイムズ紙 の報道では、TSMCの統合ファンアウト・ウェーハレベル・パッケージング（InFO WLP）技術が生産契約の主要な内容の1つとして言及されている。 InFO WLP は、より優れた電気特性を備えた単一パッケージ内でのより高いレベルのコンポーネント統合を約束する、多くの競合 3D IC テクノロジの 1 つです。
これらの改善の中には、モバイル デバイスに必要な低電力動作をサポートする幅の広いメモリ バスの可能性が含まれており、これは消費者にとってパフォーマンスと効率の向上を意味します。 3D IC テクノロジーは消費者分野で登場し始めたばかりで、 AMD のディスクリート グラフィック カードの Fiji XT シリーズでの高帯域幅メモリ (HBM) の使用は、最初の実装の 1 つです。
TSMC エンジニアの 論文要約 によると、InFO WLP は、セルラー モデムなどの無線周波数 (RF) コンポーネントの優れたパフォーマンスだけでなく、熱パフォーマンスも向上させます。私たちは昨年、Apple が RF コンポーネントの開発を社内に持ち込む可能性を秘めて、より多くのエンジニアを雇用していることを 報じました 。そのため、このパッケージング技術は、将来 Apple のパッケージングに対するさらなる動機となる可能性があります。たとえサムスンが Apple に同等の技術を提供できたとしても、2 つの新しい製造フローで設計を検証するという課題が、Apple が次期プロセッサに関して 1 つのサプライヤーに固執する動機となる可能性があります。
短期的には、熱的利点と潜在的なメモリ帯域幅の増加が、Apple の潜在的な次期チップの改善のより直接的な源となります。多くの 3D IC テクノロジは、コストと処理手順の増加により導入が遅れていますが、よりシンプルな InFO WLP テクノロジは、Apple にとってより簡単で安価なエントリ ポイントを提供します。また、Apple は自社のデバイスで異常に高いマージンを得ることができます。
TSMC の InFO WLP は、コンポーネントの統合に使用される既存のパッケージ基板とともに追加のシリコン インターポーザを必要としないという点で、多くの競合する 3D IC ソリューションとは異なります。シリコン インターポーザはアクティブ コンポーネントを備えていませんが、モバイル デバイスに搭載されているアプリケーション プロセッサと同様にシリコン ウェハ上に作成されるため、デバイス アセンブリへの追加コストが高くなります。
InFO WLP を使用すると、従来のアセンブリと同様に、複数のフリップ チップ コンポーネントをパッケージ基板上に並べて配置できますが、パッケージ基板を介して相互接続することができます。これは、小さなワイヤで相互接続された積み重ねられたパッケージ (パッケージ オン パッケージ、つまり PoP) を特徴とする従来の方法とは対照的です。モバイル メモリ テクノロジが進歩するにつれて、LPDDR4 が最新版となり、電気信号伝達の技術的課題が増大し、パフォーマンス向上のために 3D IC テクノロジがより魅力的なものになり始めています。
ただし、含まれるコンポーネントのリストはメモリに限定されないため、モバイル デバイスにこれらのテクノロジが組み込まれ始めると、将来のデバイスの分解は興味深いものになるでしょう。 TSMC のパッケージング技術の詳細については、 この PDF からアクセスできます。
